緊跟“雙碳”目標，共謀光熱未來
發布時間：2024-01-03
截至2022年底，我國可再生能源發電裝機歷史性超過了煤電裝機，新型能源體系和新型電力系統的建設為光熱行業發展帶來了新的機遇。國務院印發的《2030 年前碳達峰行動方案》明確指出：積極發展太陽能光熱發電，推動建立光熱發電與光伏發電、風電互補調節的風光熱綜合可再生能源發電基地。
隨著可再生能源發電基地的快速推進，太陽能熱發電產業在迎來發展新熱潮的同時也帶來新的挑戰。
Q:怎樣發揮光熱電站配備的長周期、大容量、高安全、低成本儲熱系統的綜合優勢，更好滿足構建新型電力系統的需求？
Q:如何在電量市場化交易背景下，挖掘太陽能熱發電技術更大的潛在價值？
首航高科董事長黃文博作為國家太陽能光熱產業技術創新戰略聯盟常務副理事長出席會議進行致辭，并在大會中就《塔式光熱電站關鍵技術問題分析》這一主題，先從宏觀層面上提出光熱電站各系統之間、電站與自然環境之間是個息息相關的有機整體，各環節之間的協調性影響著電站全生命周期的運行效率和投資經濟性；然后從微觀層面展開分析，結合首航高科100MW熔鹽塔式光熱電站的運行經驗，從技術、施工、運維等方面進行點狀深度分析。報告部分內容如下：
一、定日鏡選型問題的分析

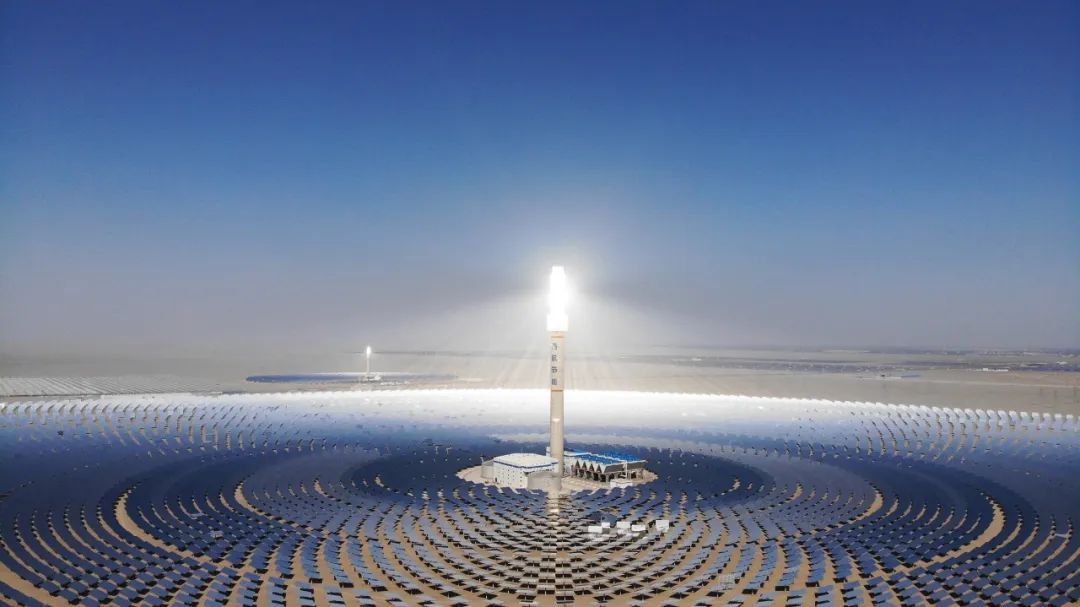

定日鏡是塔式太陽能熱發電站的主要投資部分，也是聚光系統的核心設備，其主要作用是將投射至定日鏡表面的太陽光反射匯聚到位于塔頂?shù)奈鼰崞鞅砻妗?/span>
眾所周知，對于塔式電站來說，定日鏡選型至關重要，其基本要求包括：反射率要高、面型誤差要小、跟蹤精度要高、抗風能力要強、可批量生產、易于安裝維護， 而最終要考核的目標是定日鏡全生命周期的經濟性。
1.定日鏡的尺寸大小與光斑大小的關系
Q:尺寸大的定日鏡光斑一定大嗎？

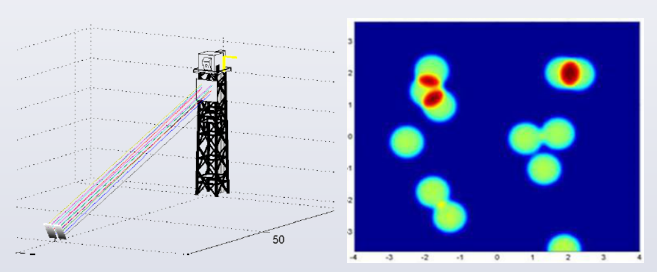

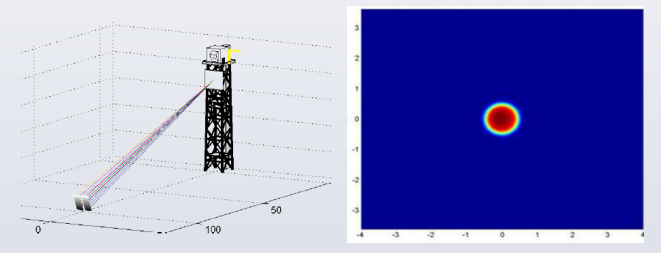

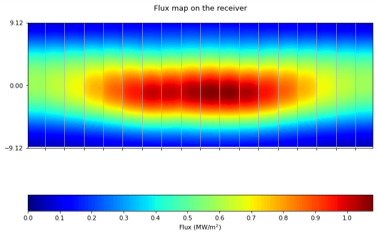

在定日鏡選型的問題上，一直有一種先入為主的觀念，說“尺寸大的定日鏡光斑會更大”，但其實這是一種認知誤區。大尺寸定日鏡是由許多面子鏡拼接而成，定日鏡面積大并不等于光斑尺寸一定大。如圖所示，通過子鏡拼接角度調整（canting）技術，可以將各個子鏡的光斑匯聚到一起，因此在大部分太陽入射是傍軸入射的工況下，定日鏡光斑大小主要由單面子鏡的大小和光程決定。
2.尺寸大小與抗風能力的關系
Q:風大的地方一定不適合尺寸大的定日鏡嗎？
尺寸大的定日鏡整體風載大，尺寸小的定日鏡整體風載小，這是正確的。
但風載大小不能與抗風能力的強弱混為一談，抗風能力是由定日鏡基礎和結構強度決定的。如下圖所示，尺寸大、風載大、可以抗風能力強；尺寸小、風載小、也可以抗風能力弱?？癸L(fēng)能力跟尺寸大小沒有直接關系，評價定日鏡的抗風能力只能通過定日鏡的設計工作風速和生存風速評估。
3.尺寸大小與維護成本的關系
定日鏡面積適當從小變大，減少了定日鏡數量，降低了維修維護成本。

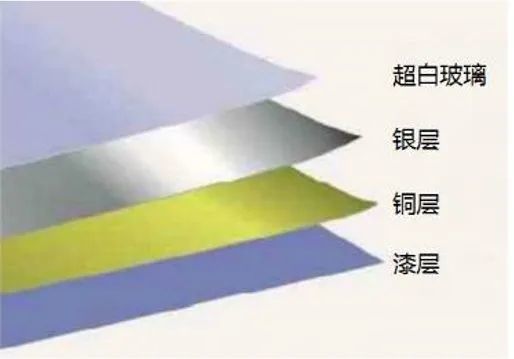

4.玻璃薄厚與反射率的分析
玻璃反射鏡厚度從厚變薄，提升反射率
從反射率角度考慮，定日鏡玻璃越薄越好。目前4mm玻璃反射率僅為93.5%，3mm為94%，2mm可以達到95%，但越薄需要加背板，增加抗風強度；而當前國際上有些熔鹽槽式的設計中更有采用0.95mm的加背板鏡面，反射率可達到97%。4mm玻璃比3mm玻璃重量增加25%，定日鏡鋼結構也會相應增加。
5.背板與面型精度和抗風能力關系
（1）玻璃反射鏡厚度從厚變薄，面型通過剛性背板整體成型，相較于機械支撐點控制，面型精度更高提升反射率
（2）提高了鏡面剛性，增強了抗風能力

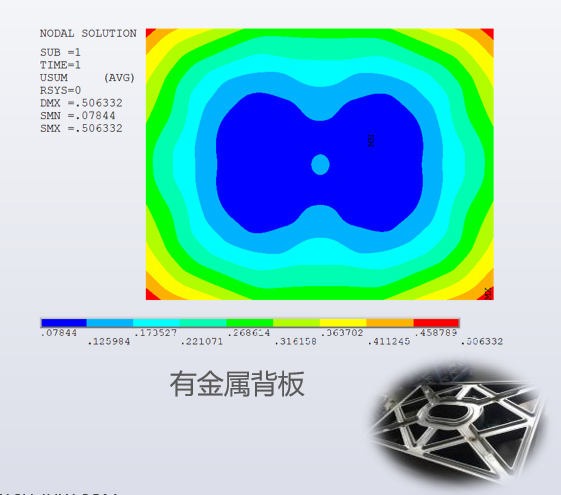

兩幅圖是分析在有無背板的情況下，在16m/s風速，峰值風壓下玻璃的變形情況。結果表明，子鏡帶背板提高了鏡面剛性，變形量更小，抗風能力更強。
6.傳動機構與跟蹤精度關系
高精度的傳動機構是鏡場控制系統的核心組成部分，定日鏡驅動傳動機構的需要考慮的因素較多，包括傳動比、傳動精度、傳動效率、可維護性、壽命等。大風載、大鏡場、環境惡劣的電站，長周期經濟性考慮、選用高精度RV減速機，傳動效率和精度高，抗載荷沖擊能力強，跟蹤誤差更小。
7.首航對定日鏡技術路線的探索

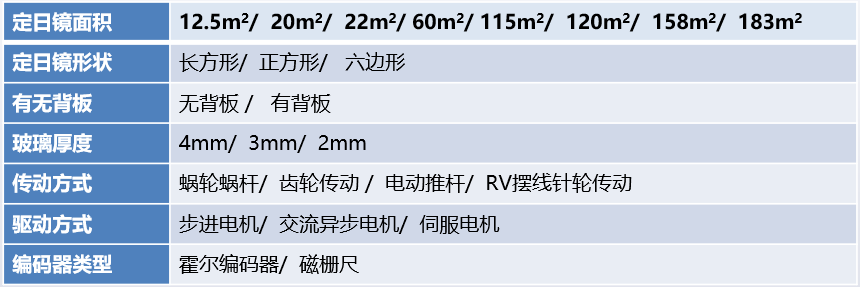

首航高科從2010年至今，先后研制了多種規格的定日鏡產品，對各種技術路線進行了探索，在天津光熱發電試驗基地和敦煌電站現場進行了長期的測試實驗。如表所示，這些探索和實驗包括：不同定日鏡面積、不同定日鏡形狀、有無背板、不同玻璃厚度、不同傳動方式、不同驅動方式、不同編碼器等?；诙嗄甓ㄈ甄R設計、制造經驗和各種類型的定日鏡實測數據，從全生命周期的經濟性好的評價模型出發，選用最優的定日鏡方案。
基于多年定日鏡設計、制造經驗和各種類型的定日鏡實測數據，從全生命周期的經濟性好的評價模型出發：小子鏡，適當大尺寸的定日鏡、薄玻璃、帶背板、采用高精度傳動是大型光熱電站定日鏡的較優的方案。

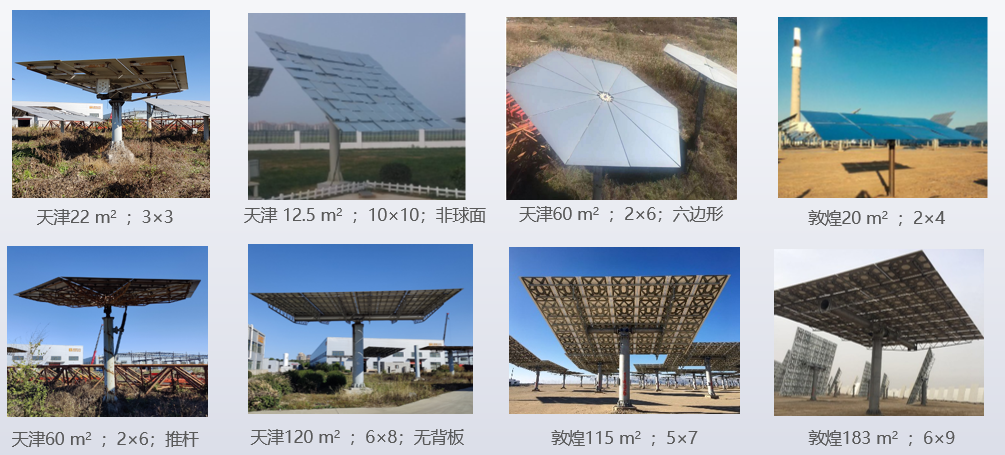

上圖是首航高科在天津和敦煌實驗的定日鏡的部分照片，這些定日鏡經歷了5-10年不等的實驗測試，很明確地說，對定日鏡技術路線的探索，首航高科，一直在路上… …
二、吸熱器設計選型和變形分析
1.吸熱器熱工水力設計

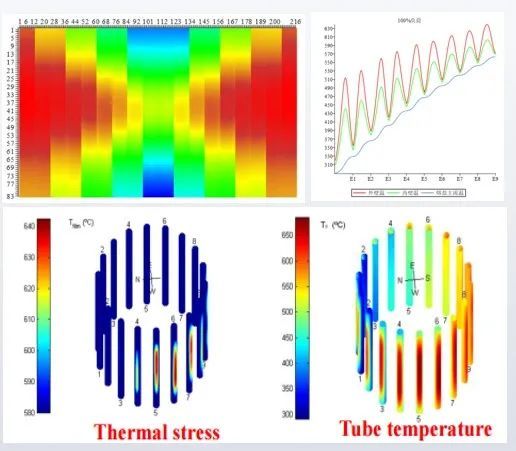

吸熱器的設計很重要的一部分是熱工水力的計算，采用CFD方法可以計算吸熱器內部流體的流動特性，為泵選型做依據。可以在此基礎上得到吸熱器和熔鹽的溫度分布。
2.吸熱器管徑大小、管壁厚薄的選型優化
吸熱器管徑大小、管壁厚薄都是一個綜合優化的過程，需同時考慮管內外壁溫、熱應力、機械應力、吸熱效率、熔鹽泵功耗、熔鹽腐蝕等因素，優化得到最優的管徑和壁厚。
三、儲換熱系統熔鹽罐：如何規避熔鹽罐泄露
1.設計需考慮的主要問題
熱膨脹、基礎隔熱、防凍、泄漏檢測等。在設計時可以采用有限元技術和三維仿真相結合的手段。
2.儲罐基礎需考慮的問題

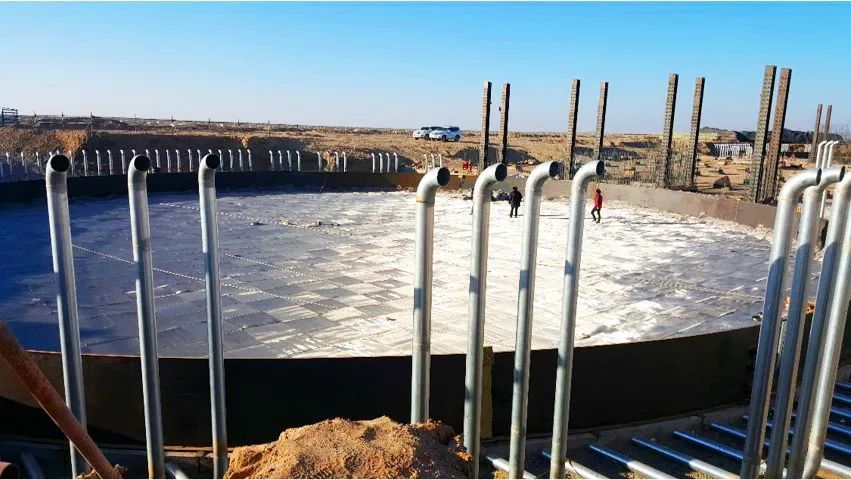

需要考慮陶粒直徑選配，在陶粒中可以加填不銹鋼絲網增加可靠性，以防止30年中不同粒徑陶粒的分離；同時工程上可以論證下一代國產高溫大板解決陶粒施工存在的問題的可行性。

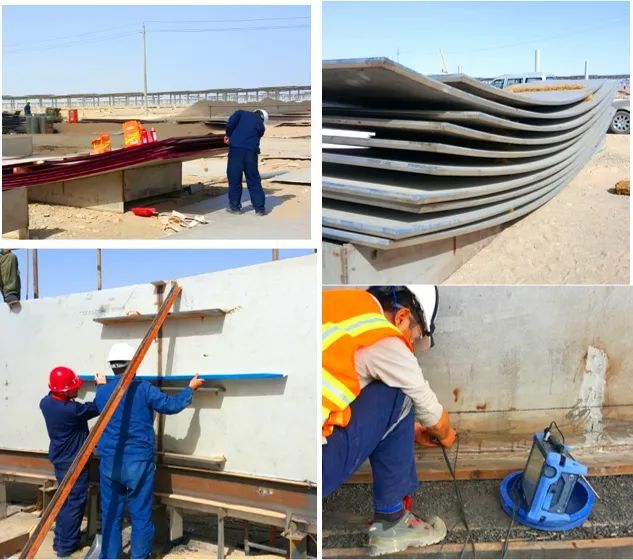

3.制造和檢測工藝
為了保證儲罐質量，需要有完善的制造工藝，需要有全過程的詳細的說明文件和控制程序。而焊接質量檢測是需要考慮的最重要因素之一，儲罐焊縫需進行100%的無損探傷。
4.高地下水位熔鹽儲罐基礎設計

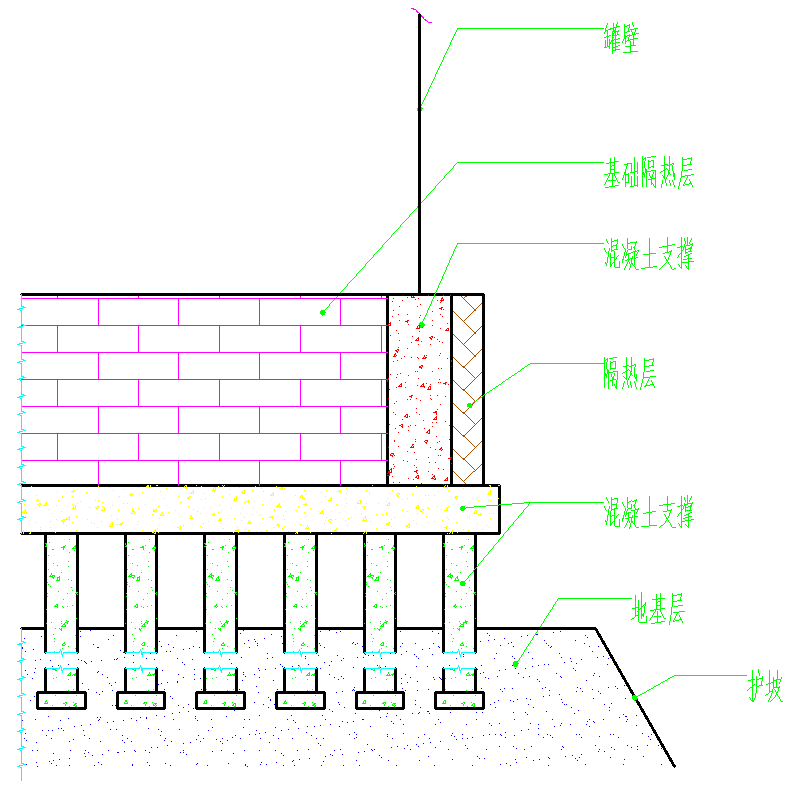

目前國內有些項目存在高地下水位的情況，對于這種情況，我們提出了高地下水位熔鹽儲罐基礎設計的初步方案，如圖所示，可以有效解決儲罐基礎設計防水的技術難題。
四、塔式電站不同工況的運行曲線
1.塔式電站多云工況的運行曲線
在多云天氣下，DNI波動頻繁幅度較大，需要鏡場和吸熱器緊密配合，深度調整；同時根據鹽位隨時調整汽輪機負荷，晚間機組在高負荷運行，進行電網調峰。

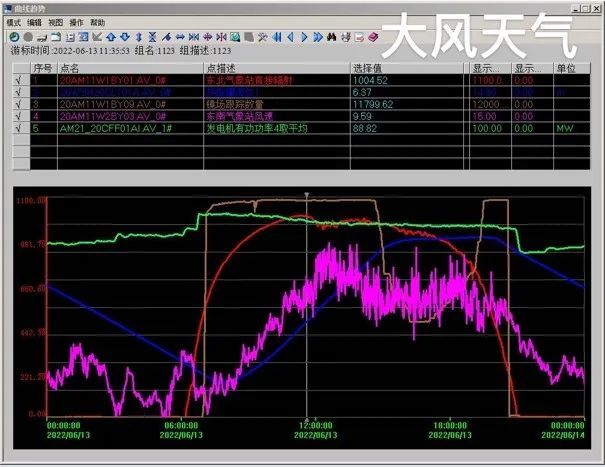

2.塔式電站大風工況的運行曲線
大風天氣，鏡場仍能最大效率運行，在機組全天高負荷運行下，下午15點熱鹽罐達到最高液位，可見鏡場在大風背景下出力還有很大富余量，在熔鹽滿罐時撤離50％的定日鏡，說明大面積定日鏡的設計結構合理，抗風能力強，在大風環境下運行穩定，聚光能力在設計大風風速范圍內表現良好。

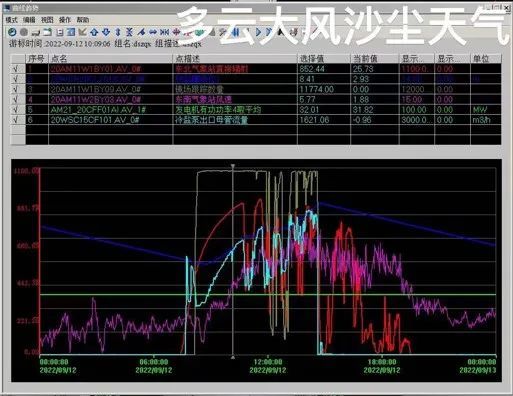

3.多云大風沙塵工況的運行曲線
多云大風沙塵天氣，DNI產生劇烈波動，通過天空相機預判云層變化對DNI的影響，不但自動調整冷鹽泵流量，還要根據紅外顯示溫度控制鏡場投入數量，防止吸熱屏溫度變化過快，從而保證出口溫度平穩，在安全的前提下最大限度收集太陽能，發電機組保持低負荷連續運行。

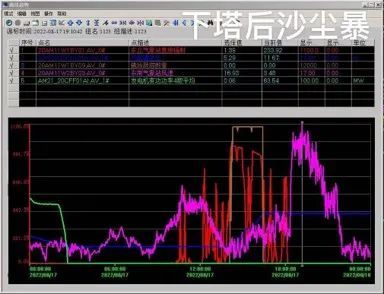

4.敦煌首航光熱電站下塔后沙塵及沙塵后陰轉晴上塔運維情況圖
應對復雜多變的天氣情況，及時調整運行策略，并準確預判第二天天氣，汽輪機組在天氣好轉前并網發電，太陽島在DNI滿足要求后進行集熱儲熱。
五、定日鏡清洗策略
1.定日鏡清洗
在惡劣氣象條件下，定日鏡的潔凈度，是保證光熱電站發電效率最關鍵的一環。采用面積適當大一些的定日鏡，單位時間清洗定日鏡面積會更大，因?yàn)檫@樣相鄰定日鏡間距大，可采用大型機械化、自動化的清洗系統、效率高。通過雷達測距、壓力控制器、高精度傳感器，可以適應沒有經過人工硬化的鏡場道路，自動調整刷架刷頭，進行高質量快速清洗。

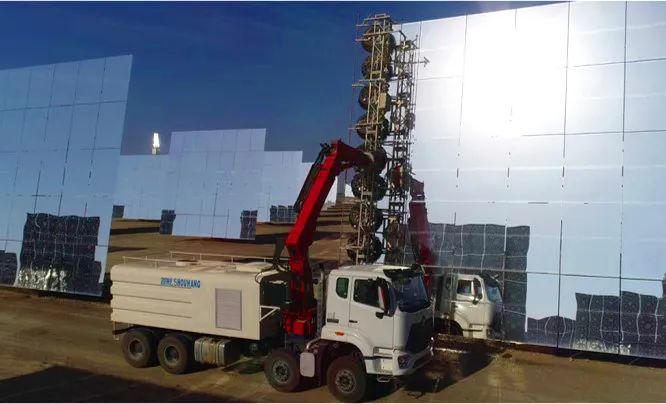

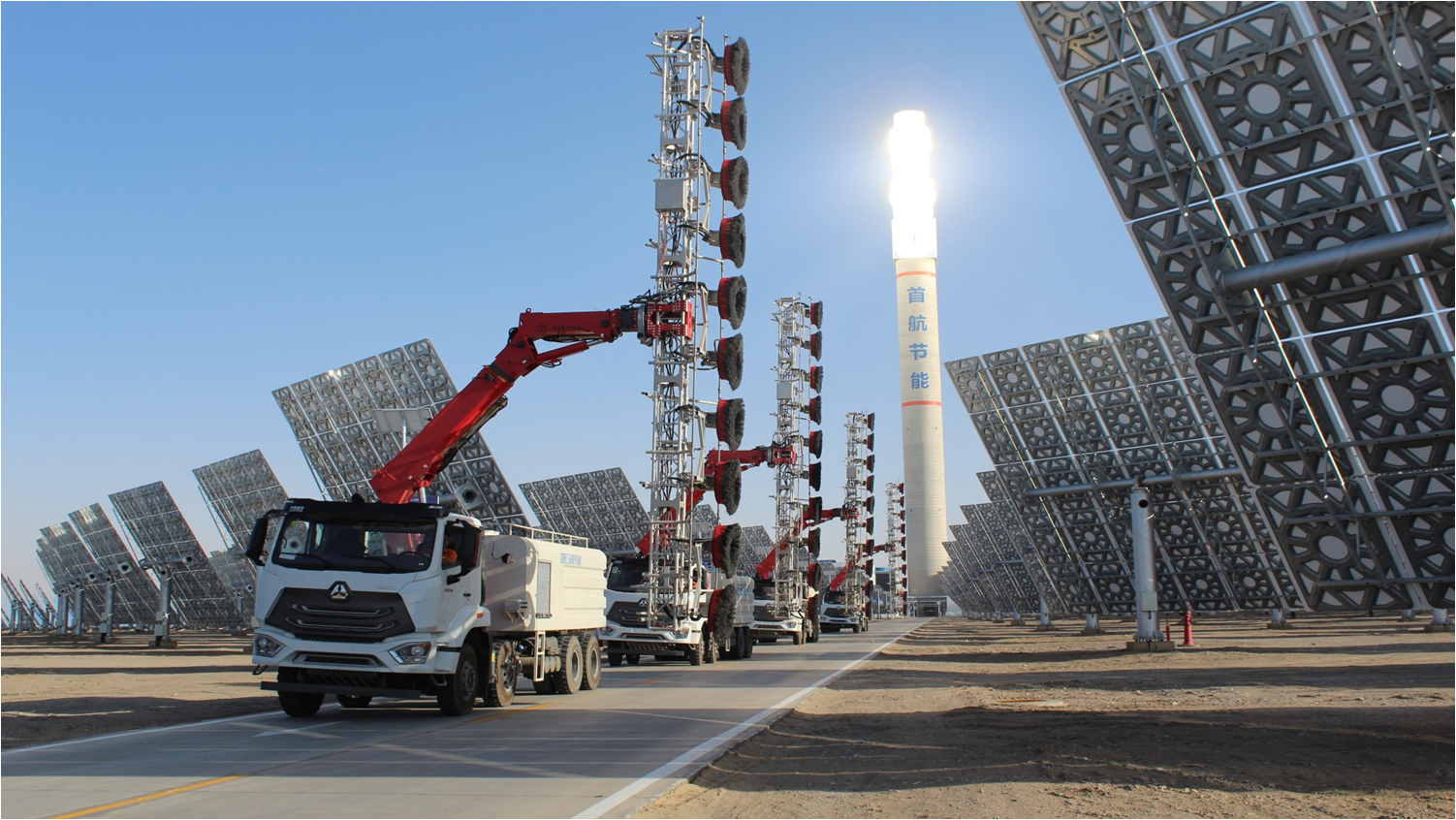

如圖為首航自研的智能清洗車。
2.解決冬季結霜問題
目前一輛車清洗115平方米的定日鏡的平均時間為50秒左右，6輛清洗車2.5天~4.5天即可對全鏡場的定日鏡清洗一遍，最大限度的保證了反射鏡的潔凈度。同時，采用中控室與洗鏡車聯動控制定日鏡：清洗車清洗到哪一區域，控制系統自動將該區域的定日鏡由運行轉為清洗位置，解放了主控室鏡場操作人員的強度，保證整個鏡場的有效利用定日鏡最大化。
六、熔鹽塔式電站運維問題
因光熱電站的運行受天氣的制約較大，由于不同季節，天氣有它的差異和共性，經過逐年的運行經驗累計，現已總結出一套在減少機組啟停次數和保證機組在高效率負荷區間內運行二者兼顧的運行策略。
1.冬季
冬季冰雪霜較多，會存在鏡面結霜的現象，通過調整冬季清洗策略，縮短鏡面結霜時間，提高鏡場冬季效率。
2.春季
春季因沙塵天氣影響，鏡場效率偏低，首先提高鏡場清洗效率，其次采取太陽島運行，鹽位到達要求后次日再啟動機組，保證機組單次運行周期更長，減少機組啟停次數，保障機組設計壽命。
3.在夏、秋兩季，日照時間較長，空氣質量較好，機組采取長周期連續運行的策略。根據不同天氣情況下的預測，靈活調整機組出力。
次日天氣不好
在預測第二天天氣不好的情況下，確保吸熱系統投運之前，熱鹽液位仍能保證機組運行。
次日天氣好
在預測第二天天氣好的情況下，確保吸熱系統投運前，熱鹽液位到達最低液位，減少當日機組滿負荷運行情況下的棄光量。
4.每天不同時段的運行策略，根據電網電量峰值需求，充分發揮光熱電站調峰優勢。
9:00--18:00
在聚光集熱系統運行時9:00--18:00對以DNI為主的氣候預測，必要時機組在該時段低負荷運行，最終在吸熱系統退出運行后，熱鹽液位達到最高值。
18:00--23:30
在晚高峰時18:00--23:30在電網用電高峰期，利用儲能特性，機組帶最大負荷進行電網調峰。
23:30--9:00
在晚高峰調峰結束后23:30--9:00機組利用夜間環境溫度低，機組背壓低，發電效率高的優勢，使機組運行效益最大化。

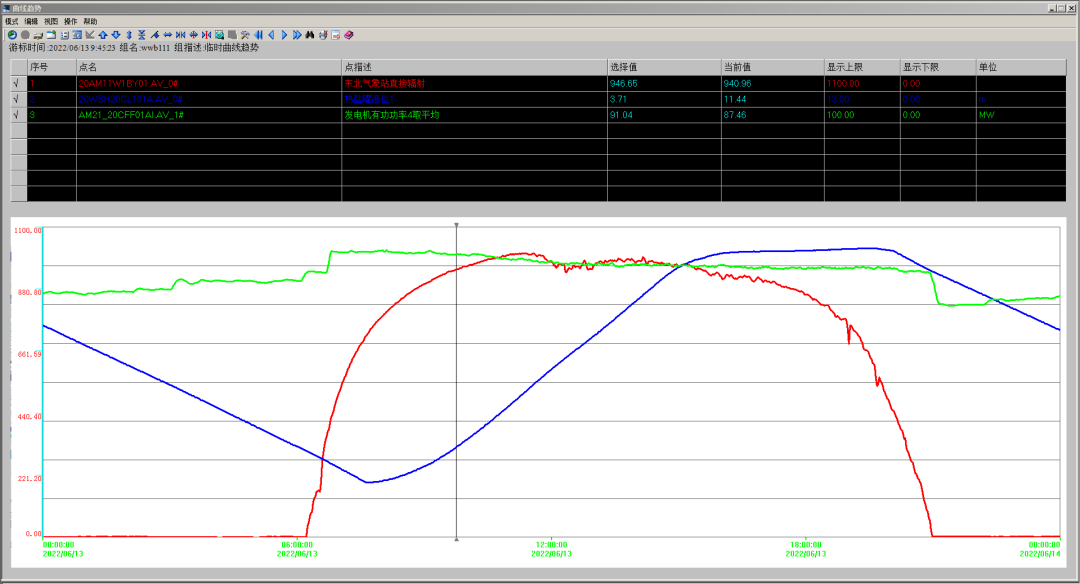

這是2022年6月份其中比較經典的一天，除了汽輪發電系統故障，最高發電負荷只能90%，其他各系統正常，當日發電量達：205萬度，全天24小時平均在85MW負荷以上運行，當日15時以后出現熱鹽罐滿持續5小時，說明聚光集熱系統光熱效率超出設計值，3萬噸的儲熱罐盡管已經是目前全球儲熱量最大的罐，但還是偏小，發電系統不能小視，如果出現短板會影響整體效率，避免因小失大。

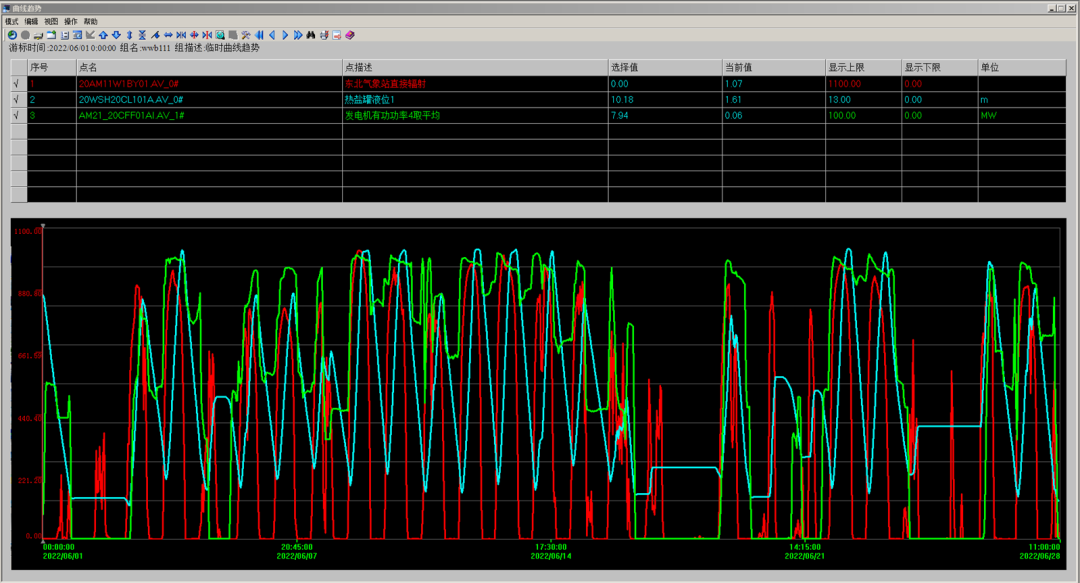

這是2022年6月份是去年天氣最好的一個月，但依然有7個陰天，10個多云天氣，在這種的情況下，除了汽輪發電系統故障，最高發電負荷只能90%，其他各系統正常，單日最大發電量207.207萬度，最長發電時間10.93天，當月發電量：3376.4701萬度。如果發電系統修復，當月發電量會更高；如果選擇在氣候環境更好的地方建電站，如果選擇和敦煌100MW同樣的配置，其發電還有很大的發展空間。

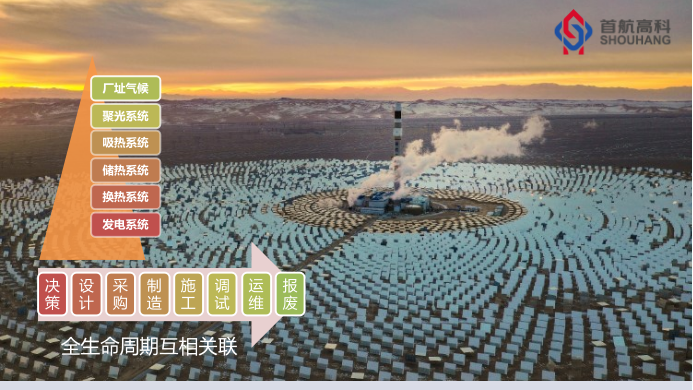

可見，光熱電站的廠址氣候、聚光系統、吸熱系統、儲熱系統、換熱系統、發電系統之間，是互相關聯、互相影響，生生不息、對立統一的有機整體，它們之間對光電效率影響此消彼長，對投資收益都息息相關，影響電站的全生命周期，從投資決策到項目設計、從產品采購到設備制作、從項目施工到調試運維，甚至到項目報廢，值得光熱行業的專家、學者和業界同仁共同探討和研究！
